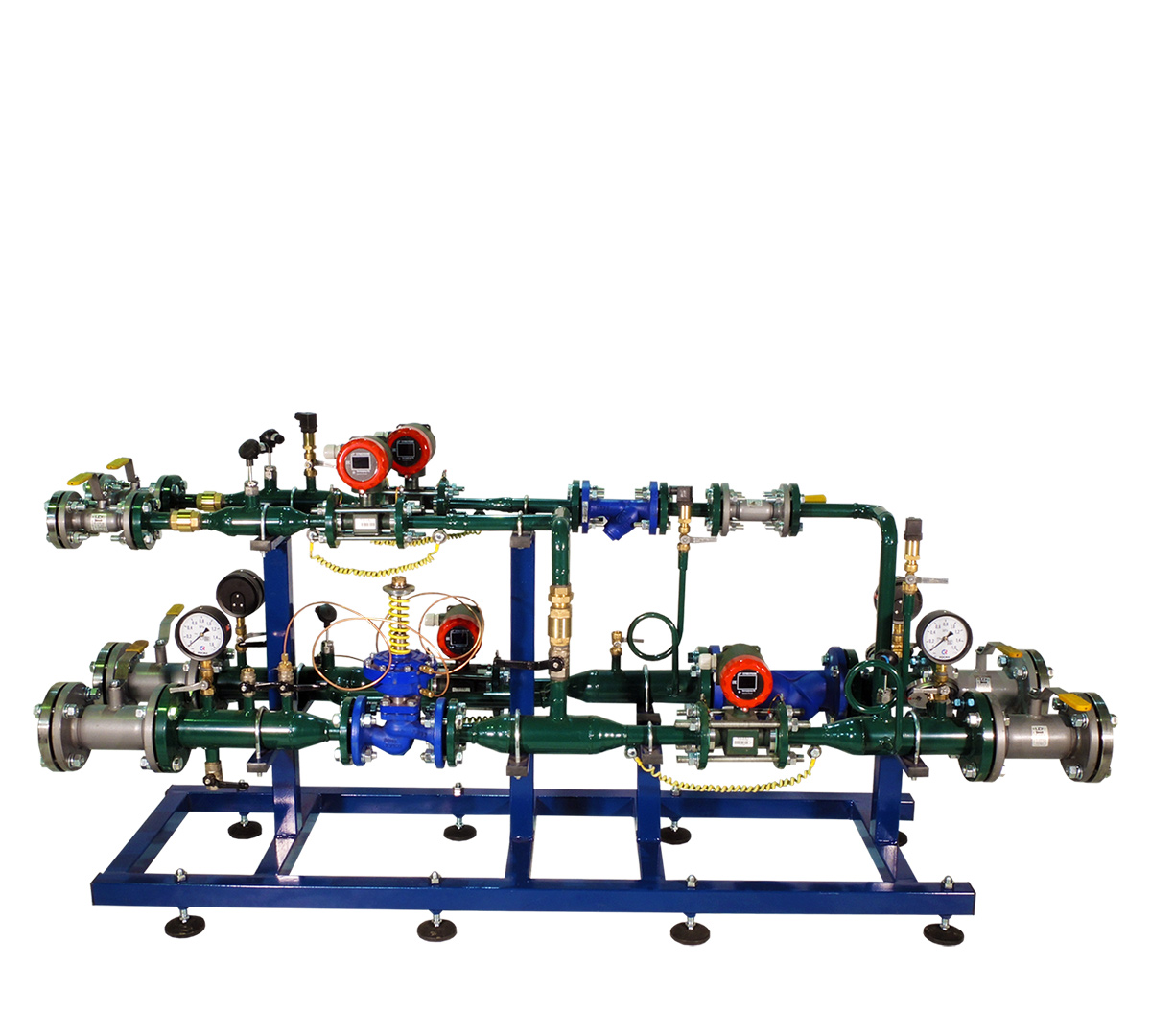

Блок ввода

Блок ввода является элементом блочных ИТП «Энерготроника» и предназначен для присоединения внутренних систем теплопотребления здания (отопления, ГВС и вентиляции) к тепловой сети, но может использоваться самостоятельно.
ИНЖЕНЕРАМ-ПРОЕКТИРОВЩИКАМ
Мы готовы бесплатно сделать для вас расчет системы отопления по вашей принципиальной схеме и предоставить готовую BIM-модель для включения в проект
В состав блока входит оборудование, предназначенное для учета тепловой энергии и теплоносителя, регуляторы давления, узел смешения ГВС, запорная и предохранительная ар­матура.

Блок ввода может может использоваться отдельно от других блоков - как готовый узел для коммерческого учета тепла и ГВС.

Стандартные блоки, серии ЭК-ИТП, разработаны с учетом схем измерения применяемых в тепловычислителях для различных вариантов систем теплопотребления.
Выполнен в строгом соответствии с постановлением Правительства Российской Федерации от 18 ноября 2013 года N 1034 «Правила коммерческого учета тепловой энергии, теплоносителя»

Разновидности блоков ввода ЭК-ИТП

Двухтрубная схема присоединения к тепловым сетям

Теплоноситель из тепловой сети по трубопроводу Т1 поступает в блок ЭК-ИТП-БВв, проходит через грязевик (8) и расходомер (1), далее поступает к блокам сопряжения с внутренними системами теплопотребления объекта. Теплоноситель из систем теплопотребления объекта по трубопроводу Т2 возвращается через расходомер (2) в тепловую сеть.

Узел учета тепла, теплоносителя состоит из расходомеров (1,2), термопреобразователей (4) и преобразователей избыточного давления (3). Наличие узла учета указывается при заполнении ОЛ.

Визуальный контроль параметров теплоносителя проводится по показаниям манометров (6) и термометров (5).

Для отключения блока от тепловой сети и потребителей используется запорная арматура (7,9,10,11).
Нам потребуется 1 рабочий день чтобы подготовить для вас:
  • принципиальную схему
  • спецификацию
  • коммерческое предложение

Открытая двухтрубная схема присоединения к тепловой сети с тупиковой ГВС

Теплоноситель из тепловой сети по трубопроводу Т1 поступает в блок ЭК-ИТП-БВв, проходит через грязевик (10) и расходомер (1) и далее поступает к блокам сопряжения с внутренними системами теплопотребления объекта. Теплоноситель из систем теплопотребления объекта по трубопроводу Т2 возвращается через расходомер (2) в тепловую сеть.

Для нужд горячего водоснабжения теплоноситель из подающего и обратного трубопроводов смешивается посредством регулирующего клапана прямого действия (16) и через расходомер (3) поступает к потребителю.

Вместо регулирующего клапана прямого действия (16) может быть использован клапан с электрическим приводом управляемым внешним устройством. Тип регулирующего клапана указываются в ОЛ.
Визуальный контроль параметров теплоносителя проводится по показаниям манометров (7) и термометров (8).

Обратный клапан (18) препятствует перетоку теплоносителя в тепловую сеть под действием давления холодной воды системы ХВС.

Обратный клапан (15) препятствует перетоку теплоносителя между подающим и обратным трубопроводами.

Для отключения блока от тепловой сети и потребителей используется запорная арматура (9,11,12,13,19).

Узел учета тепла, теплоносителя состоит из расходомеров (1,2,3), термопреобразователей (4,5) и преобразователей избыточного давления (6). Наличие узла учета указывается при заполнении ОЛ.
Нам потребуется 1 рабочий день чтобы подготовить для вас:
  • принципиальную схему
  • спецификацию
  • коммерческое предложение

Открытая двухтрубная схема присоединения к тепловой сети с циркуляционной ГВС

Теплоноситель из тепловой сети по трубопроводу Т1 поступает в блок ЭК-ИТП-БВв, проходит через грязевик (10) и расходомер (1) и далее поступает к блокам сопряжения с внутренними системами теплопотребления объекта. Теплоноситель из систем теплопотребления объекта по трубопроводу Т2 возвращается через расходомер (2) в тепловую сеть.

Для нужд горячего водоснабжения теплоноситель из подающего и обратного трубопроводов смешивается посредством регулирующего клапана прямого действия (16) и через расходомер (3) поступает к потребителю. Вместо регулирующего клапана прямого действия (16) может быть использован клапан с электрическим приводом управляемым внешним устройством. Вид регулирующего клапана указываются в ОЛ.

Визуальный контроль параметров теплоносителя проводится по показаниям манометров (7) и термометров (8).

Обратный клапан (18) препятствует перетоку теплоносителя в тепловую сеть под действием давления холодной воды системы ХВС.

Обратный клапан (15) препятствует перетоку теплоносителя между подающим и обратным трубопроводами.

Обратный клапан (22) на трубопроводе Т4 препятствует поступлению теплоносителя с низкой температурой из тепловой сети в систему ГВС объекта.

Для отключения блока от тепловой сети и потребителей используется запорная арматура (9,11,12,13,19,23).

Узел учета тепла, теплоносителя состоит из расходомеров (1,2,3,4), термопреобразователей (5, 6) и преобразователей избыточного давления (7). Наличие узла учета указывается при заполнении ОЛ.

Нам потребуется 1 рабочий день чтобы подготовить для вас:
  • принципиальную схему
  • спецификацию
  • коммерческое предложение

Трехтрубная схема присоединения к тепловой сети. Присоединение системы ГВС к тепловой сети отдельным трубопроводом (тупиковая ГВС)

Теплоноситель из тепловой сети по трубопроводу Т1 поступает в блок ЭК-ИТП-БВв, проходит через грязевик (11) и расходомер (1), далее поступает к блокам сопряжения с внутренними системами теплопотребления объекта. Теплоноситель из систем теплопотребления объекта по трубопроводу Т2 возвращается через расходомер (2) в тепловую сеть.

Теплоноситель для нужд горячего водоснабжения по трубопроводу Т3 из тепловой сети через грязевик (16), расходомер (3) поступает к потребителю.

Визуальный контроль параметров теплоносителя проводится по показаниям манометров (7) и термометров (8,9).

Для отключения блока от тепловой сети и потребителей используется запорная арматура (10,12,13,14,15,18).

Обратный клапан (17) препятствует перетоку теплоносителя в тепловую сеть под действием давления холодной воды системы ХВС.
Узел учета тепла, теплоносителя состоит из расходомеров (1,2,3), термопреобразователей (4,5) и преобразователей избыточного давления (6). Наличие узла учета указывается при заполнении ОЛ.

Нам потребуется 1 рабочий день чтобы подготовить для вас:
  • принципиальную схему
  • спецификацию
  • коммерческое предложение

Присоединение системы ГВС к тепловой сети с четырехтрубной схемой теплоснабжения (циркуляционная ГВС).

Теплоноситель из тепловой сети по трубопроводу Т1 поступает в блок ЭК-ИТП-БВв, проходит через грязевик (13) и расходомер (1), далее поступает к блокам сопряжения с внутренними системами теплопотребления объекта. Теплоноситель из систем теплопотребления объекта по трубопроводу Т2 возвращается через расходомер (2) в тепловую сеть.

Теплоноситель из тепловой сети по трубопроводу Т3 поступает в блок ЭК-ИТП-БВв, проходит через грязевик (18), расходомер (3) поступает к потребителю. По трубопроводу Т4 теплоноситель возвращается через сетчатый фильтр (22) и расходомер (4) в тепловую сеть.

Обратный клапан (19) на трубопроводе Т3 препятствует перетоку теплоносителя в тепловую сеть под действием давления холодной воды системы ХВС.

Обратный клапан (23) на трубопроводе Т4 препятствует поступлению теплоносителя с низкой температурой из тепловой сети в систему ГВС объекта.

Визуальный контроль параметров теплоносителя проводится по показаниям манометров (8) и термометров (9,10,11).

Для отключения блока от тепловой сети и потребителей используется запорная арматура (12,14,15,16,17,20,21,24).
Узел учета тепла, теплоносителя состоит из расходомеров (1,2,3,4), термопреобразователей (5,6) и преобразователей избыточного давления (7). Наличие узла учета указывается при заполнении ОЛ.

Нам потребуется 1 рабочий день чтобы подготовить для вас:
  • принципиальную схему
  • спецификацию
  • коммерческое предложение

Двухтрубная схема присоединения к тепловой сети, подпитка систем теплопотребления с независимым присоединением к тепловой сети

Теплоноситель из тепловой сети по трубопроводу Т1 поступает в блок ЭК-ИТП-БВв, проходит через грязевик (10) и расходомер (1) и далее поступает к блокам сопряжения с системами теплопотребления объекта. По трубопроводу Т2 теплоноситель возвращается через расходомер (2) в тепловую сеть.

Для заполнения систем теплопотребления с независимым присоединением к тепловым сетям и восполнения потерь в них используется линия подпитки. Теплоноситель из обратного трубопровода Т2 подается в системы через фильтр (15), расходомер (3).

Контроль и управление давлением в системах осуществляется в блоках сопряжения с данными системами. Обратный клапан (16) препятствует перетоку теплоносителя из систем теплопотребления с независимым присоединением в тепловую сеть.

Визуальный контроль параметров теплоносителя проводится по показаниям манометров (7) и термометров (8).

Для отключения блока от тепловой сети и потребителей используется запорная арматура (9,11,12,13,17).

Узел учет тепла, теплоносителя состоит из расходомеров (1,2,3), термопреобразователей (4,5) и преобразователей избыточного давления (6). Наличие узла учета указывается при заполнении ОЛ.
Нам потребуется 1 рабочий день чтобы подготовить для вас:
  • принципиальную схему
  • спецификацию
  • коммерческое предложение

Открытая двухтрубная схема присоединения к тепловой сети с регулятором давления (разности давлений)

Теплоноситель из тепловой сети по трубопроводу Т1 поступает в блок ЭК-ИТП-БВв, проходит через грязевик (8) и расходомер (1), далее поступает к блокам сопряжения с внутренними системами теплопотребления объекта. Теплоноситель из систем теплопотребления объекта по трубопроводу Т2 возвращается через регулятор перепада давления прямого действия (11) и расходомер (2) в тепловую сеть.

Узел учета тепла, теплоносителя состоит из расходомеров (1,2), термопреобразователей (4) и преобразователей избыточного давления (3). Наличие узла учета указывается при заполнении ОЛ.

Визуальный контроль параметров теплоносителя проводится по показаниям манометров (6) и термометров (5).

Для отключения блока от тепловой сети и потребителей используется запорная арматура (7,9,10,12).
Нам потребуется 1 рабочий день чтобы подготовить для вас:
  • принципиальную схему
  • спецификацию
  • коммерческое предложение

Двухтрубная схема присоединения к тепловой сети, подпитка систем теплопотребления с независимым присоединением к тепловой сети, регулятор давления (перепада давления), тупиковая ГВС

Теплоноситель из тепловой сети по трубопроводу Т1 поступает в блок ЭК-ИТП-БВв, проходит через грязевик (12) и расходомер (1) и далее поступает к блокам сопряжения с внутренними системами теплопотребления объекта. Теплоноситель из систем теплопотребления объекта по трубопроводу Т2 возвращается через регулятор перепада давления прямого действия (15) и расходомер (2) в тепловую сеть.

Для нужд горячего водоснабжения теплоноситель из подающего и обратного трубопроводов смешивается посредством регулирующего клапана прямого действия (19) и через расходомер (3) поступает к потребителю. Вместо регулирующего клапана прямого действия (19) может быть использован клапан с электрическим приводом управляемым внешним устройством.

Визуальный контроль параметров теплоносителя проводится по показаниям манометров (9) и термометров (10).

Для отключения блока от тепловой сети и потребителей используются запорная арматура (11,13,14,16,22,26).

ёОбратный клапан (21) на трубопроводе Т3 препятствует перетоку теплоносителя в тепловую сеть под действием давления холодной воды системы ХВС.

Обратный клапан (18) препятствует перетоку теплоносителя между подающим и обратным трубопроводами.

Обратный клапан (25) на трубопроводе подпитки препятствует перетоку теплоносителя из систем теплопотребления с независимым присоединением в тепловую сеть.

Узел учет тепла, теплоносителя состоит из расходомеров (1,2,3,4), термопреобразователей (6,7,8) и преобразователей избыточного давления (5). Наличие узла учета указывается при заполнении ОЛ.
